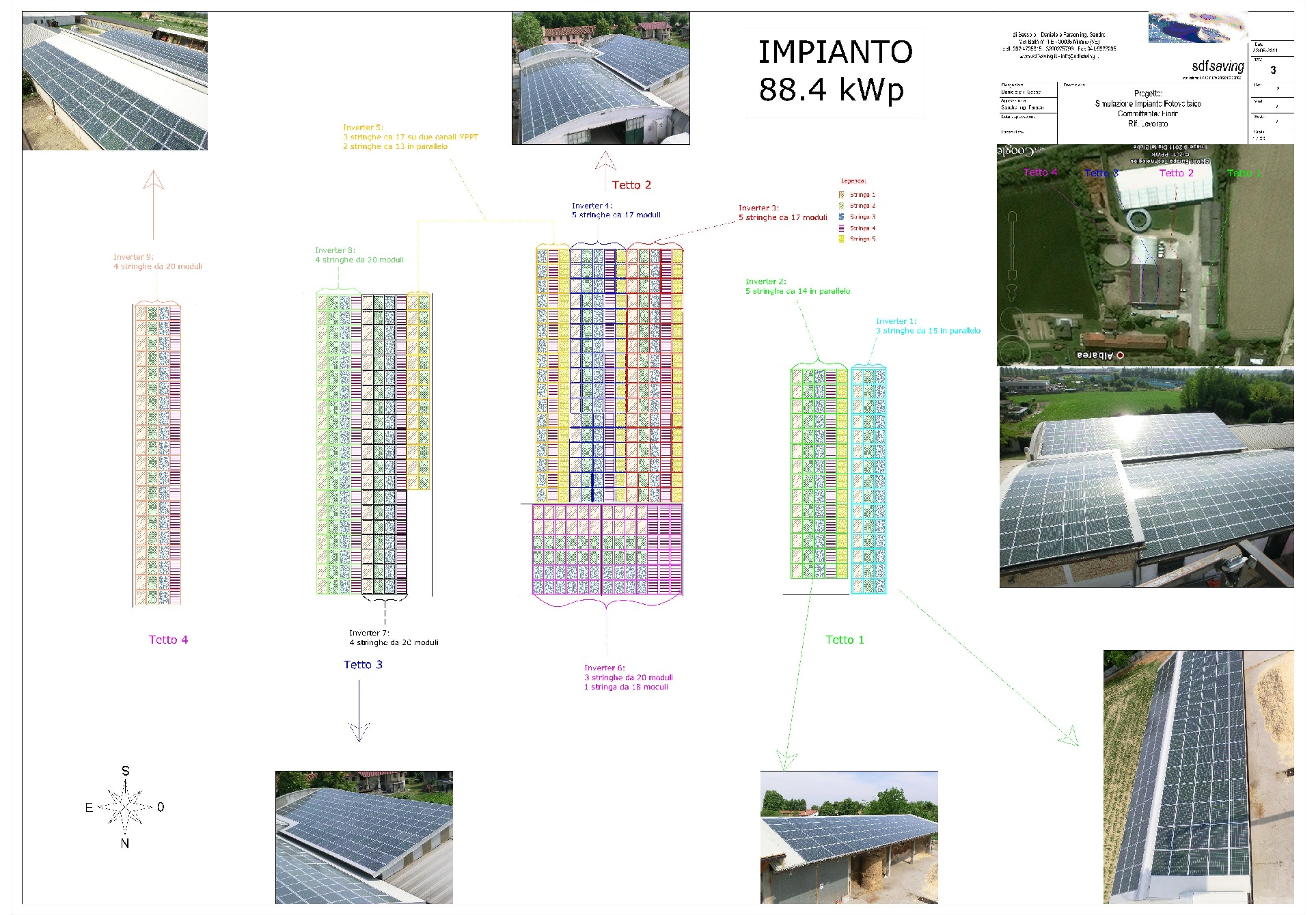

Come visibile dal diagramma, il tetto si sviluppa su un totale di 6 superfici, di cui 4 falde piane e 2 a volta, suddivisi su un totale di 9 inverter.

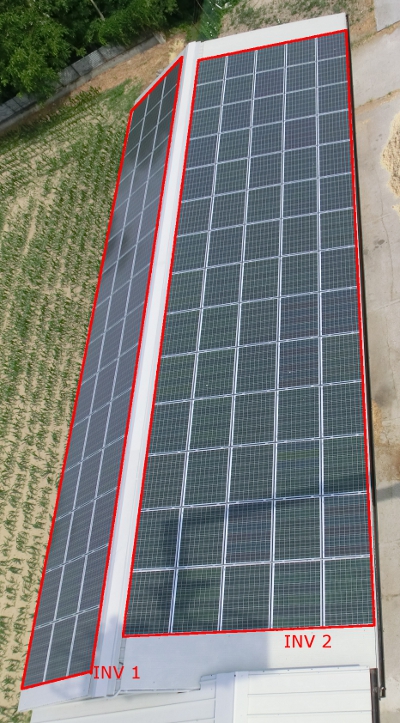

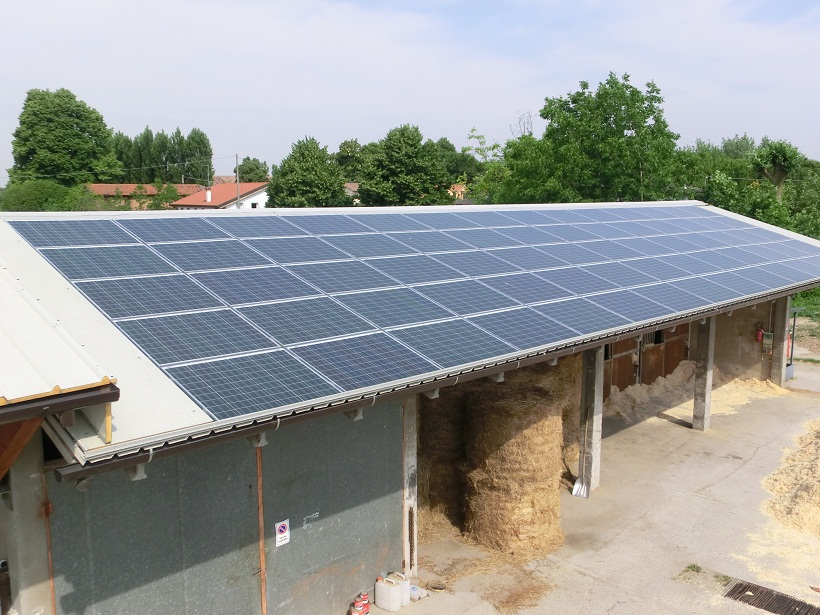

I campi 1 e 2, che fanno capo ai rispettivi inverter, servono le due falde del tetto dell’'edificio A ad est e ovest;

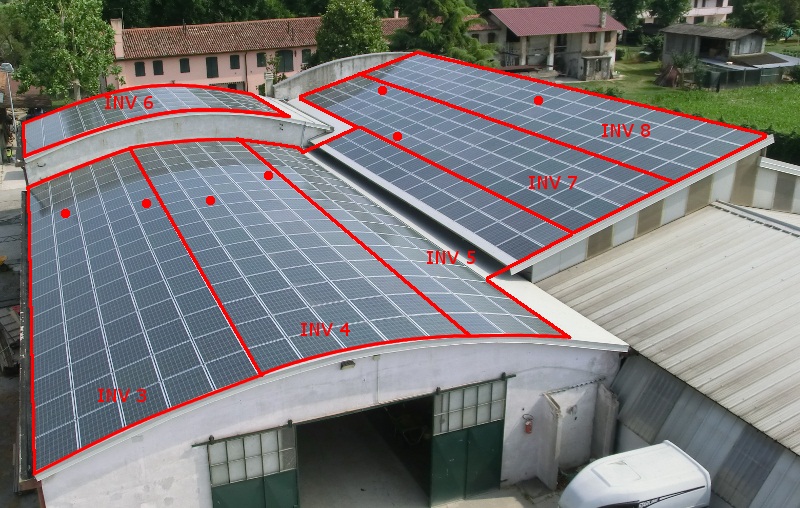

I campi 3 e 4 coprono gran parte del tetto a volta centrale B; il campo 5 serve la parte finale del tetto B (ad est) e l’inizio della falda attigua del tetto C (ad ovest); il campo 6 serve per intero il tetto a volta D; i campi 7 e 8 servono la falda piana del tetto C (verso ovest).
Struttura dei tetti centrali e suddivisione sugli inverter

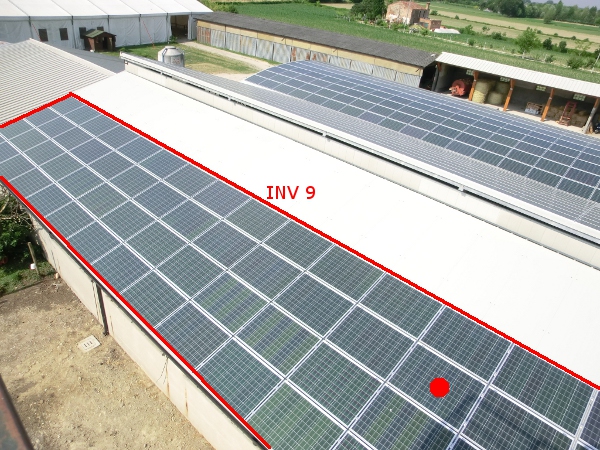

L'ultimo campo 9 copre la falda est del tetto C, la prima a produrre di mattina.  |
 |
 |
||
 |
|
 |
|||||||||||||
 |
|||||||||||||||
