La linea guida per il posizionamento dei 9 inverter e’ stata quella di avvicinarli il piu’ possibile ai pannelli solari.

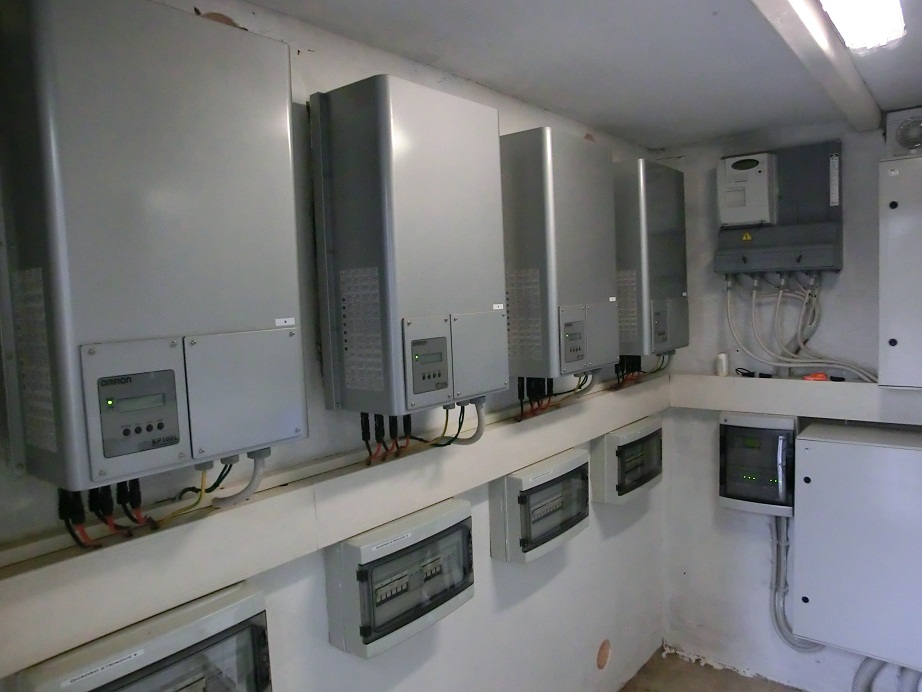

Nell'edificio A sono stati posti due inverter connessi alle falde 1 e 2, gli altri 7 sono stati collocati in una stanza dedicata, a cavallo tra l’edificio B e C.

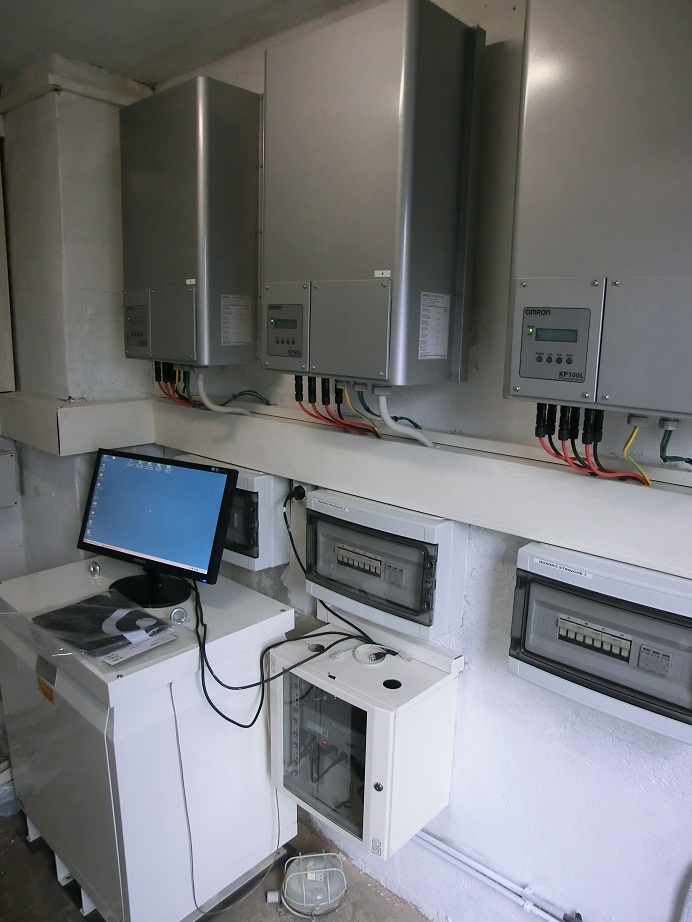

Nella medesima stanza sono stati collocati i quadri elettrici, i sezionatori, il trasformatore e i dispositivi di misura e registrazione. L’energia dagli inverter 1 e 2 fluisce a questo locale con una linea apposita.

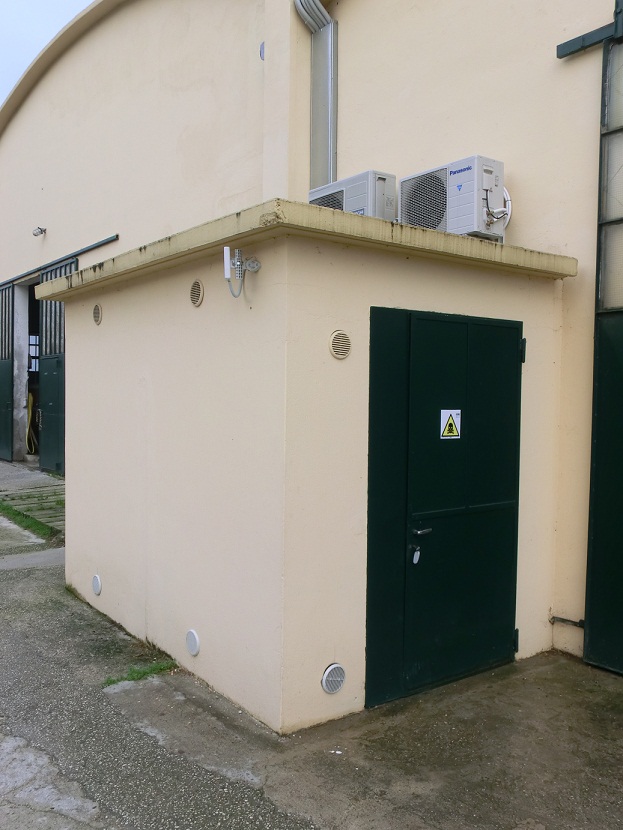

sala inverter
L'impianto prevede per ogni sottocampo delle stringhe dei sezionatori con fusibili, un interruttore trifase per ogni inverter, un analizzatore di rete che comanda un teleruttore generale, due interruttori generali, alcune spie di segnalazione, uno strumento analizzatore FEME digitale che visualizza i principali parametri elettrici, un datalogger.
Il locale e’ stato climatizzato con un condizionato da 18.000 BTU per dissipare il calore generato dagli inverter e dal trasformatore, senza ricorrere a ventilazione che avrebbe richiesto elevati volumi d’aria trasportando polvere nel locale.
|
 |
 |
||
 |
|
 |
|||||||||||||
 |
|||||||||||||||
